TE压电电缆

产品型号：压电电缆

产品品牌：美国 TE Connectivity

产品分类：压电薄膜传感器







 产品描述

压电电缆是另一种形式的压电薄膜传感器，采用同轴设计，层与层之间采用绝缘材料，当压电电缆被压缩或拉伸时，会发生压电效应，从而产生正比于压力的电荷或者电压信号。压电电缆在一定的应用场合具有很多的优点：由于采用同轴设计，可以达到自屏蔽的效果，使其能应用在高EMI的环境下；采用标准的同轴结合技术，它可以被做成无源的同轴电缆；由于本身的强度好，使其能应用在重卡与卡车的轴计数上；作为线性的传感器，它能应用在大面积的监测上。我们能提供两种规格的压电电缆，共聚物式和缠绕式，对于共聚物式的压电电缆，它采用一种特殊的材料直接在线上挤压成形，然后被极化；对于缠绕式的压电电缆，PVDF薄膜双螺旋缠绕中间导体。共聚物的原材料是相当昂贵的，而且只在有限的基材中可以得到。


 产品特点


• 自屏蔽同轴结构
• 自屏蔽结构
• 理想的线性度
• 性能稳定
• 柔韧性好，防水
• 压电薄膜技术
• 耐温达到85°C
• 电压响应灵敏度好
• 单位长度阻抗低
• 现场可维修
• 连接简单

 主要应用


• 边界入侵监测
• 安全防护栏
• 门缘和车辆缓冲器开关
• 电缆损伤监测
• 车辆分类和计数
• 气象监测（雨/冰雹）
• 结构的无损检测（疲劳/振动）
• 水下超声器
• 病床监测



 技术规格



典型性能参数	单位	缠绕式	共聚物
外径	mm	2.69	2.72
电容（@1kHz）	pF/m	950	655
重量	Kg/km	14.5	15.5
电阻（屏蔽层）	DCR/km	47	47
耗散	@1KHz	0.016	0.017
静压压电系数（电荷）	pC/N	20	15
静压压电系数（电压）	Vm/N		150X10-3
电阻（中间层）	DCR/km	31	31

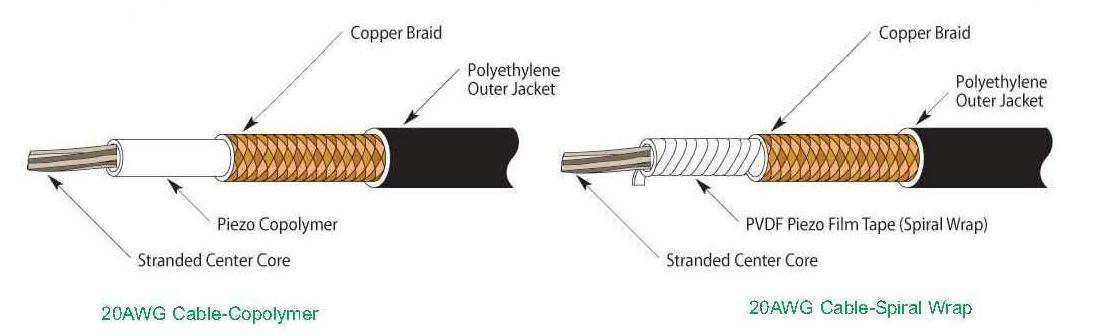

 尺寸图
