TE自屏蔽压电传感器SDT1

产品型号：SDT1

产品品牌：美国 TE Connectivity

产品分类：压电薄膜传感器







 产品描述

SDT中的“S”表示的是“屏蔽”的意思。SDT1压电传感器包含一个与塑胶壳相连的矩形压电薄膜元件和一根18英寸长的同轴电缆线，薄膜元件上下两层丝印银浆，然后对折，形成一个自屏蔽的工作区域，使得该产品可以应用在高EMI环境。
SDT1可用双面胶，环氧胶和氰基丙烯酸盐粘结剂（超级胶）粘帖到其他表面上，必须注意的是，当移去传感器时，双面胶可能会将薄膜上的金属镀层撕掉。当以某种方式将SDT1粘帖到某个面上时，它可以作为一个性能优良的接触传声器和动态应力计，其输出信号能直接被示波器（优选10MΩ）或者信号分析器接收到。



 产品特点


• 同轴屏蔽线
• 自屏蔽结构
• 低噪音
• 柔韧性
• 多功能
• 压电薄膜技术
• 高纵向应变系数
• 频带响应宽

 主要应用


• 机械监测
• 声发射监测
• 接触传声器
• 振动/冲击监测
• 机械夹具监测
• 拾音器
• 设备的振动分析和产品设计



 技术规格



最小阻抗	1MΩ
优选阻抗	10MΩ
输出电压（10MΩ）	最小15V
储存温度	-40～70°C【-40～160°F】
操作温度	0～70°C【32～160°F】（取决于粘结剂的种类），对于条件苛刻，温度高的场合，必须对产品做适当的处理。
操作压力范围	小于2%应变
输出	15～20MV/μ应变
电路连接	红线—信号线，白线/缠绕线—地线
物理特性	线长为457.2mm（18In.）, 传感器元件的长X宽X高为28.6X11.2X0.13mm,传感器总体尺寸为44.5X19.7X3.2mm【1.75X 0.775X0.125In.】

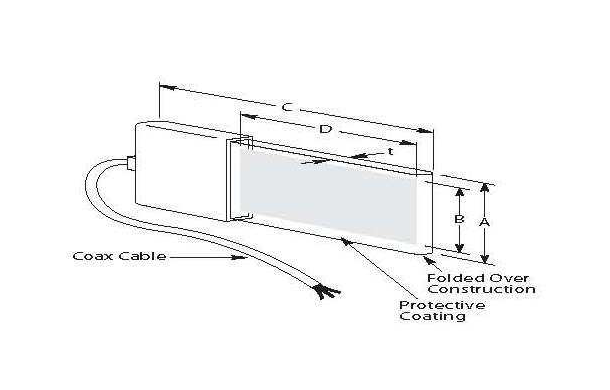

 尺寸图



DIMENSION in INCHES (mm)

A Film	B Electrode	C Film	D Electrode	t (μm)	Cap (nF)
.640(16)	.520(13)	1.64(41)	1.18(30)	75	2.78
