TE带引线DT振动传感器


时间: 2018-11-16 15:40 来源: 爱敏智能 作者: 爱敏智能 点击:

产品型号:DT

产品品牌:美国 TE Connectivity

产品分类:压电薄膜传感器








 产品描述


DT系列传感器是指在薄膜上丝印银浆作为电极的矩形的压电薄膜传感器,它可以做成许多种不同的尺寸和厚度,引出线为28AWG线,长度为12英寸(300mm),由铆钉将其压接到薄膜上。DT系列传感器每微米的应变能产生10毫伏的电压,其电容与工作面积成正比,与薄膜的厚度成反比。DT系列传感器工作区域表面的一层防护层能保护银浆不被氧化。



 产品特点


  • 压电薄膜传感器
  • 银浆电极
  • AC耦合
  • 电极上增加保护层
  • 铆钉连接引出线
  • 最小阻抗:1MΩ
  • 首选阻抗:10MΩ 或者更高
  • 输出电压:10mV~100V,取决于施加的压力和电路的阻抗
  • 存储温度:-40~70°C(-40~160°F)
  • 工作温度:0~70°C(32~160°F)


 主要应用


  • 力的直接监测
  • 事件的记录时间
  • 冲击次数的计数器
  • 监测冲击的相关参数

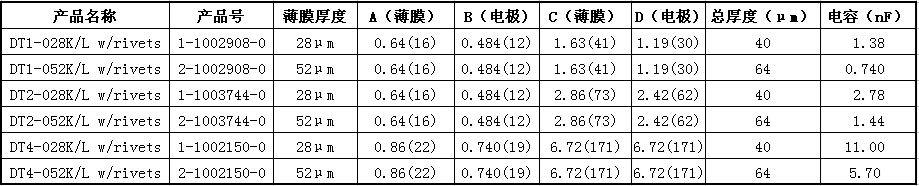

 技术规格

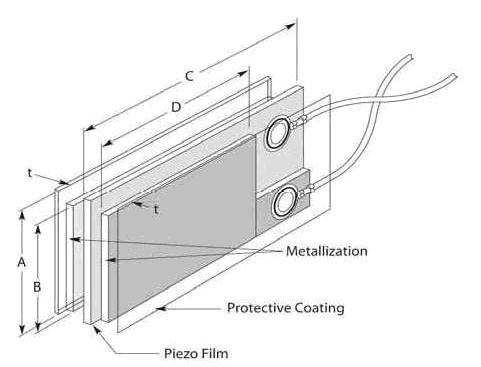

 尺寸图


DIMENSION in INCHES (mm)
