TE振动传感器MiniSense100

产品型号：MiniSense100

产品品牌：美国 TE Connectivity

产品分类：压电薄膜传感器







 产品描述

MiniSense 100是一款采用悬臂梁结构的低成本的振动传感器，通过在尾部加载一个质量块能在低频下产生很高的灵敏度。其插针结构易于安装和焊接，水平安装和垂直安装的可选择性适合于不同的高度。传感器工作区域采用自屏蔽结构，能有效地防护RFI/EMI。柔性PVDF的一端固定，另一端悬空，使其能经受高频的冲击载荷。传感器有良好的线性度和动态测量范围，可以用来监测连续振动和冲击。
质量块的重量可根据频率响应和灵敏度来调节。


 产品特点


• 高的电压灵敏度（1V/g）
• 谐振时电压灵敏度为（5V/g）
• 良好的频率响应
• 优良的线性度小于1%
• 可在40Hz（2,400rpm）下工作
• 自屏蔽结构
• 模拟型号输出
• 耐高冲击
• 可水平和垂直安装
• 可焊接插针，PCB固定
• 低成本

 主要应用


• 洗衣机负载失衡监测
• 车辆运行监测
• 反盗窃装置
• 关键信号检测
• 冲击监测



 技术规格



典型性能参数（25°C）


参数	典型值	单位
电压灵敏度（开路电压，基线）	1.1	V/g
电荷灵敏度（基线）	260	pC/g
谐振频率	75	Hz
电压灵敏度（开路电压，谐振点）	6	V/g
上限频率（+3dB）	42	Hz
线性度	±1	%
电容	244	pF
耗散系数	0.018	(none)
惯性质量	0.3	gram

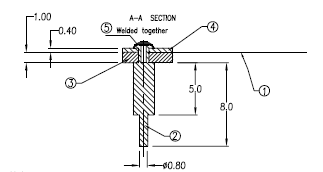

 尺寸图
