TE非侵入式气泡检测传感器AD101

产品型号：非侵入式气泡检测传感器

产品品牌：美国 TE Connectivity

产品分类：超声波传感器







 产品描述

气泡检测在输液泵、血液透析和血流监测等应用中非常重要。 TE Connectivity (TE) 新推出了一款紧凑型 AD-101 气泡传感器 (ABD)，可用于以非侵入式的方法持续监控流体并检测其中的气泡。AD-101 传感器利用超声波技术能够积极识别任何类型液体中是否存在流动中断。



 产品特点


• 检测小至导管内径的70%的大小的气泡
• 传感器可定制以适合各种导管
• 适用于尺寸为 3 mm 至 10 mm 的导管
• 非侵入式设计解决了在流体环境下如何保持无菌状态的问题
• 对 EMI/RFI 的抗干扰度高
• 无需声波耦合剂
• 一体式设计
• 具有通电并持续进行自我诊断测试以确认功能是否正常

 主要应用


• 输液泵
• 采血/自体输血
• 生物技术/DNA 分析
• 血液处理
• 活体体内气体检测
• 免疫检定法
• 化学分析
• 血液透析



 技术规格

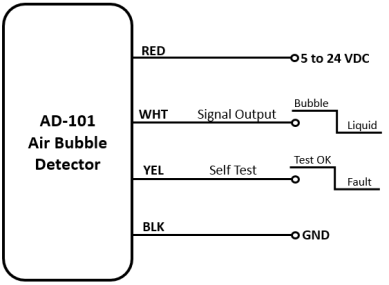

输        入      红色 = 5 – 24 VDC   黑色 = GND
输        出      白色 = 输出
                      3.3V TTL, 低 液体通过，高 气泡通过
自检输出      黄色 = 自检输出,
                      3.3V TTL, 高 通过，低 失败
响应时间      0.22 毫秒
温度范围      0 to 40°C
气泡尺寸      最小气泡 =70%导管内径.
材        料      ABS/PC (55/45) 复合材料, UL 94 V-2 阻燃标准
线        缆      UL2725 28AWG 4芯, 长度350mm
电        路      集成式

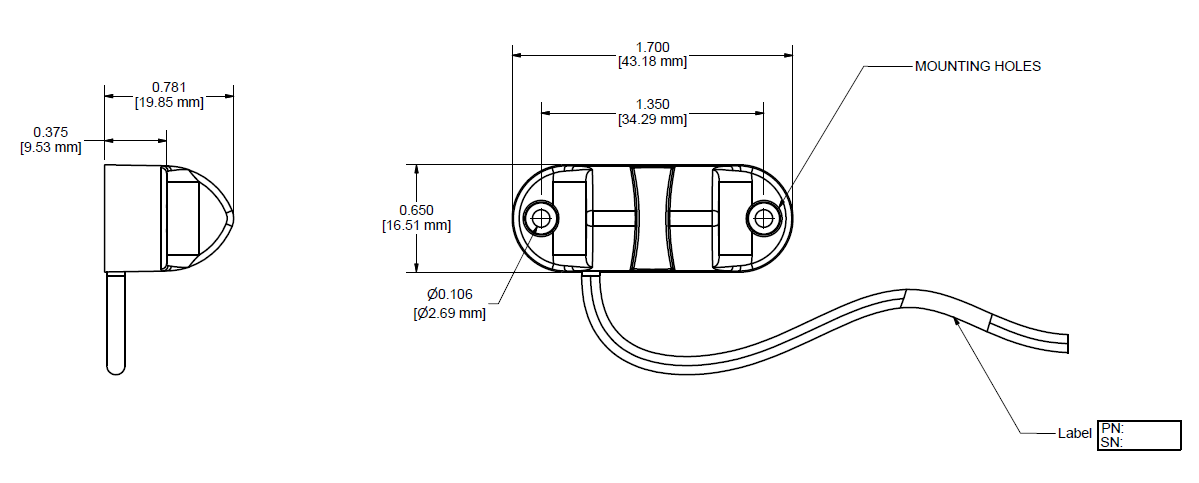

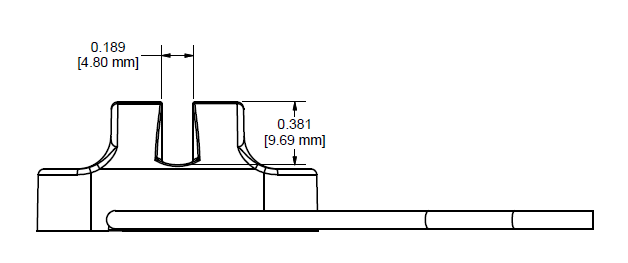

 尺寸图
